板子规格

主板板子尺寸：120mm圆型板

SENSOR板尺寸：38mm x 28mm

主芯片：HI3559AV100+IMX334

FLASH：支持16GB EMMC或者512MB SPI Nor flash

DDR：   支持8GB内存

接口如下：

视频输入FPC座x4  (支持4路IMX334 Sensor 或者8路IMX291 Sensor)

UART x 4 、USB3.0 x 2、HDMI2.0 、TF卡座、IO输入输出

RJ45 接口、SPI、IIC接口

方案简介

Hisilicon Hi3559AV100 CPU，双核ARM Cortex A73@1.8GHz+双核ARM Cortex A53@1.2GHz+单核ARM Cortex A53@1.2GHz；双核ARM Mali G71@900MHz，支持OpenCL 1.1/1.2/2.0，支持OpenGL ES 3.0/3.1/3.2；4G Bytes 64bit LPDDR4；8G Bytes eMMC。

在8K@30+1080P@30 H.265编码下典型功耗3W；支持8K@30+1080P@30或者4K@120+1080P@30，H.265编码和2×4K@60或4×4K@30或8×1080P@30视频录制；支持多路视频机内硬化拼接。支持内机解码输出，支持HDMI2.0最大4K@60fps输出、支持4xLane MIPI DSI输出等。

功能特点

Ø  支持去固定模式噪声FPN，图像更加清晰流畅；

Ø  支持强光抑制、背光补偿、色彩增强等；

Ø  支持坏点校正、去噪、6-Dof数字防抖；

Ø  单块板支持6路IMX291 1080P视频输入拼接，或者4路IMX334 4K视频输入全景拼接；

Ø  采用H.264或H.265视频编码，用户可选择码流并调节分辨率、帧率、视频质量；

Ø  支持SD/TF卡存储；

Ø  支持移动侦测报警；

Ø  支持远程实时监控、网络用户管理、网络时间同步；

Ø  支持字符叠加，叠加位置可调及自动反色显示；

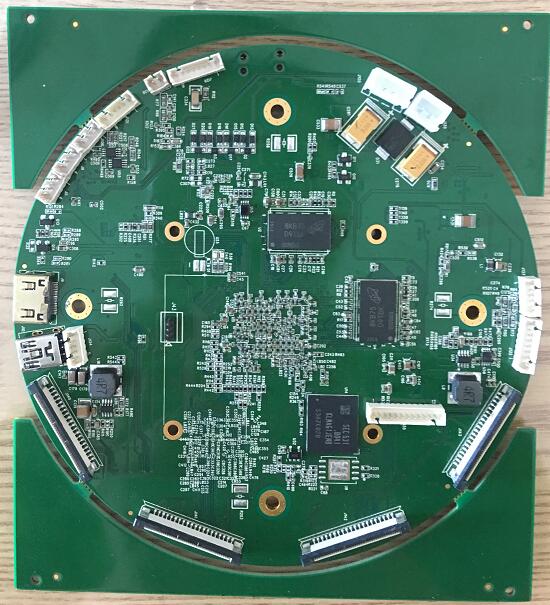

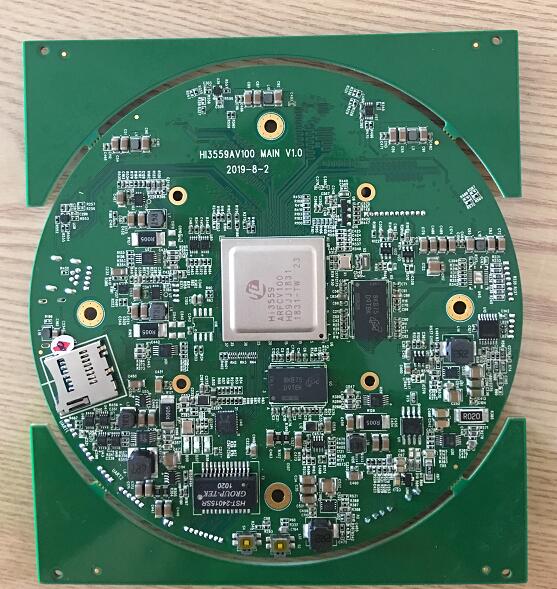

主板图片

视频拼接效果
