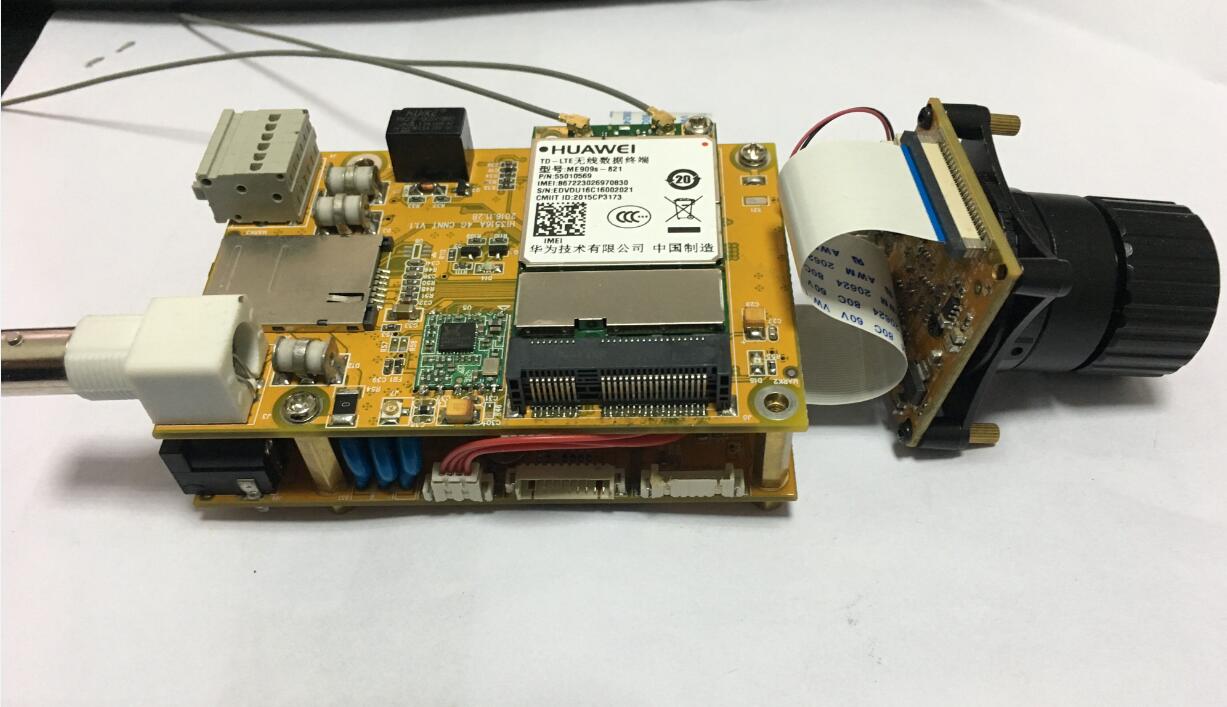

尺寸如下

板子 90mm x 60mm

配置如下

1.    1G Byte/8G Bit DDR 内存

2.    32M Byte/256M bit Flash

3.    8G Byte Nand Flash

接口如下

4.    BT1120接口输入，可以接入 1080P/720P 的视频，30帧/60帧，H.264/H265编码，视频分析等。

5.    MIPI/LVDS/DC输入接口，可以接IMX178、IMX185、OV4689、IMX322等SENSOR

6.    百兆网络口RJ45，系统指示灯

7.    恢复出场设置按钮

8.    12V电源输入口

9.    音频输入、输出

10. 报警输入、报警输出、RS485、CVBS输出

11. TF卡、SIM卡槽、MiniPcie 4G模块接口

排针接口如下

1.    调试口UART0 、UART1

2.    USB、P_IRIS接口

3.    引出I2C一路、SPI一路

4.    引出GPIO口6个

装货清单如下

1.    电源x1

2.    主板卡x1

3.    接口板x1

4.    IMX185/IMX178 选配一个

5.    IRCUT、镜头各一个

6.    UART转RS232调试线x1

7.    SDK和开发资料通过QQ邮箱或者旺旺传送

说明

1.板子不提供原理图/PCB，提供接口图（可以提供接口定义，IO口定义）

2.标价是装货清单所示物品的价格（不包括wifi模块、4G模块，如需要可以另外采购）

3.官方SDK中有官方参考电路的原理图/PCB

4.提供技术支持，但是不涉及定制开发，定制开发需要单独收费

5.本公司可以定制开发有需要的朋友可以联系客服详谈。

HI3516A简介

A7@ 600MHz，Neon加速，集成FPU

H.264/H.265 多码流实时编码能力

− 1080P@30fps+720P@30fps+VGA@30fps

− 1080P@60fps+VGA@30fps

−  5M@30fps+VGA@30fps

支持JPEG 抓拍5M @8fps

CBR/VBR码率控制，16kbit/s～40M

编码帧率支持1/16 ～240fps

支持8 个感兴趣区域（ROI ）编码
